Dämpfungssysteme Maschinenbau.
Für Individualisten.
Im Maschinenbau werden, neben unseren Standarddämpfern, auch viele kundenspezifische Entwicklungslösungen eingesetzt. Die Basis für ein perfekt abgestimmtes Produkt ist die enge Zusammenarbeit mit unseren Kunden. Im Bereich des Maschinenbaus entwickeln und fertigen wir Dämpfer sowohl in Einzelanfertigung als auch in Serie. In vielen Fällen können unsere Produkte neben der Stoßdämpfung auch zur Schwingungsdämpfung eingesetzt werden.
Einwegdämpfer.
Einwegdämpfer nehmen extrem hohe Energien auf. Mit einer Energieabsorption von über 90 % erreichen sie nahezu die Eigenschaften hydraulischer Dämpfer. Sie verfügen über ein Schraubgewinde, wodurch sie sich direkt einschrauben lassen. Einwegdämpfer sind zur einmaligen Belastung vorgesehen und müssen danach ausgetauscht werden.
E-Springs.

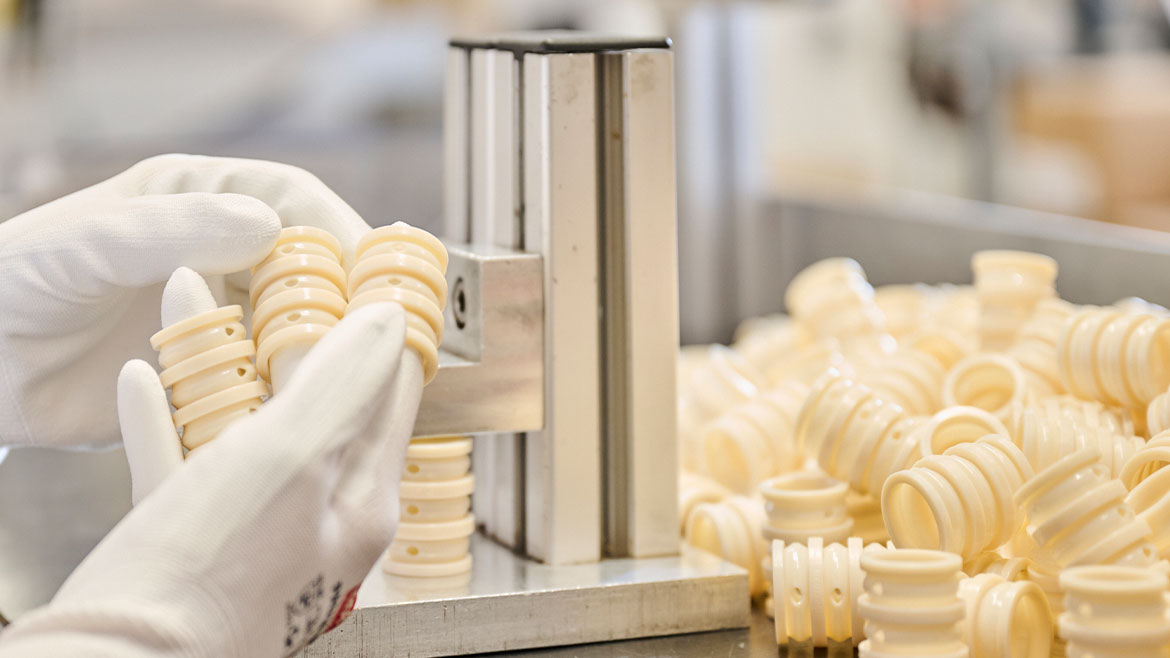

TecsPak® Elastomerfedern (E-Springs) bieten niedrigere Betriebskosten als Standard-Stahlfedern vergleichbarer Größe. E-Springs sind eine kostengünstige Wahl für Energiemanagementsysteme mit hervorragender Beständigkeit gegen Chemikalien, Öle und Fette. Sie eignen sich insbesondere dort, wo eine Korrosionsbeständigkeit gefordert wird. Überlegene Haltbarkeit reduziert die Wartung und erhöht die Produktivität. Die Designflexibilität reicht von leichten Lasten bis zu hohen Endlasten. Anwendungen finden sich u. a. auf den Märkten für industrielle Automatisierung.
- E-Spring Serie Typ1 – Zur Verwendung mit einer Schraube
Dämpfer
Bauhöhe
[mm]mind.
Außen-Ø
[mm]Innen-Ø
[mm]Bohrungs-Ø
[mm]Bauhöhe
(komprimiert)
[mm]zul.
Kraftaufnahme
[N]Energie-
aufnahme
[Nm]Effektive
Federrate
[N/mm]GES-05-1B55 16,3 26,9 13,7 5,6 10,4 178,0 1,1 19 GES-05-1B63 16,0 26,9 13,7 5,6 9,9 222,0 1,3 26 GES-05-2B55 30,0 26,9 13,7 5,6 18 178,0 2,0 10 GES-05-2B63 29,5 26,9 13,7 5,6 17,3 222,0 2,4 16 GES-10-1B55 32,5 54,1 26,8 6,9 18,8 890,0 11,0 48 GES-10-1B63 31,8 54,1 26,8 6,9 18,8 1.112,0 12,0 67 GES-10-2B55 59,4 54,1 26,8 6,9 32,5 890,0 20,0 23 GES-10-2B63 57,7 54,1 26,8 6,9 32,5 1.112,0 22,0 39 GES-15-1B55 48,3 81,0 40,0 6,9 29 2.200,0 35,0 67 GES-15-1B63 47,2 81,0 40,0 6,9 28,4 2.669,0 40,0 106 GES-15-2B55 88,4 81,0 40,0 6,9 51,1 2.200,0 51,1 38 GES-15-2B63 86,4 81,0 40,0 6,9 49,0 2.669,0 82,0 53 GES-20-1B55 64,3 108,0 53,1 10,4 38,9 4.000,0 86,0 105 GES-20-1B63 62,5 108,0 53,1 10,4 38,1 4.893,0 98,0 164 GES-20-2B55 117,3 108,0 53,1 10,4 67,3 4.000,0 176,0 40 GES-20-2B63 114,6 108,0 53,1 10,4 66,0 4.893,0 191,0 69 GES-25-1B55 79,8 133,4 63,5 10,4 49,3 5.800,0 160,0 142 GES-25-1B63 78,2 133,4 63,5 10,4 48,3 7.562,0 194,0 180 GES-25-2B55 146,1 133,4 63,5 10,4 83,8 5.800,0 284,0 69 GES-25-2B63 129,5 133,4 63,5 10,4 82,0 7.562,0 332,0 93 GES-30-1B55 96,5 158,8 80,2 13,5 57,2 7.600,0 264,0 125 GES-30-1B63 94,5 158,8 80,2 13,5 55,9 9.341,0 307,0 206 GES-30-2B55 175,3 158,8 80,2 13,5 97,5 7.600,0 497,0 65 GES-30-2B63 171,7 158,8 80,2 13,5 107,7 9.341,0 553,0 114 - E-Spring Serie Typ2 – Zur Verwendung mit einer Kolbenstange
Dämpfer
Bauhöhe
[mm]mind.
Außen-Ø
[mm]Innen-Ø
[mm]Bauhöhe
(komprimiert)
[mm]zul.
Kraftaufnahme
[N]Energie-
aufnahme
[Nm]Effektive
Federrate
[N/mm]GES-05-155 16,3 26,9 13,7 10,4 178,0 1,0 18 GES-05-163 16,0 26,9 13,7 10,2 222,0 1,1 29 GES-05-255 30,0 26,9 13,7 17 178,0 2,0 12 GES-05-263 29,5 26,9 13,7 17 222,0 2,2 14 GES-05-355 43,7 26,9 13,7 24,4 178,0 3,0 8 GES-05-363 42,7 26,9 13,7 23,9 222,0 3,8 10 GES-05-455 57,4 26,9 13,7 33 178,0 3,9 6 GES-05-463 56,1 26,9 13,7 31,8 222,0 4,6 9 GES-10-155 32,5 54,1 26,8 19,3 890,0 11,0 48 GES-10-163 31,8 54,1 26,8 18,8 1.112,0 11,0 65 GES-10-255 59,7 54,1 26,8 33 890,0 21,0 26 GES-10-263 58,2 54,1 26,8 33 1.112,0 22,0 41 GES-10-355 86,9 54,1 26,8 47 890,0 34,0 18 GES-10-363 84,8 54,1 26,8 47 1.112,0 33,0 26 GES-10-455 114,3 54,1 26,8 61 890,0 42,0 14 GES-10-463 111,3 54,1 26,8 60 1.112,0 43,0 19 GES-15-155 48,5 81,0 40,0 29,5 2.224,0 39,0 85 GES-15-163 47,0 81,0 40,0 28,4 2.669,0 43,0 132 GES-15-255 88,6 81,0 40,0 50 2.224,0 79,0 43 GES-15-263 86,1 81,0 40,0 49 2.669,0 84,0 59 GES-15-355 128,5 81,0 40,0 69,1 2.224,0 113,0 29 GES-15-363 124,7 81,0 40,0 69,1 2.669,0 115,0 45 GES-15-455 168,9 81,0 40,0 89,7 2.224,0 161,0 24 GES-15-463 163,8 81,0 40,0 87,6 2.669,0 170,0 32 GES-20-155 64,0 108,0 53,1 38,9 4.003,0 88,0 101 GES-20-163 62,2 108,0 53,1 38,1 4.893,0 100,0 145 GES-20-255 118,1 108,0 53,1 67,3 4.003,0 176,0 59 GES-20-263 114,8 108,0 53,1 66 4.893,0 193,0 81 GES-20-355 172,2 108,0 53,1 91,5 4.003,0 257,0 40 GES-20-363 166,9 108,0 53,1 93 4.893,0 300,0 57 GES-20-455 225,8 108,0 53,1 121,7 4.003,0 378,0 30 GES-20-463 219,2 108,0 53,1 121,7 4.893,0 415,0 50 GES-25-155 79,8 133,4 63,5 49,3 5.783,0 160,0 157 GES-25-163 78,0 133,4 63,5 48,3 7.562,0 185,0 197 GES-25-255 145,8 133,4 63,5 87,4 5.783,0 280,0 72 GES-25-263 143,3 133,4 63,5 87,4 7.562,0 374,0 124 GES-25-355 213,6 133,4 63,5 117,1 5.783,0 468,0 42 GES-25-363 207,5 133,4 63,5 117,1 7.562,0 537,0 64 GES-25-455 281,2 133,4 63,5 156,2 5.783,0 623,0 44 GES-25-463 272,0 133,4 63,5 156,2 7.562,0 669,0 51 GES-30-155 96,3 158,8 80,2 58,4 7.562,0 288,0 159 GES-30-163 94,0 158,8 80,2 57,2 9.341,0 309,0 213 GES-30-255 174,8 158,8 80,2 97,5 7.562,0 486,0 79 GES-30-263 169,9 158,8 80,2 101,6 9.341,0 556,0 104 GES-30-355 256,0 158,8 80,2 143,3 7.562,0 809,0 60 GES-30-363 247,9 158,8 80,2 143,3 9.341,0 903,0 81 GES-30-455 338,6 158,8 80,2 200,2 7.562,0 1.045,0 42 GES-30-463 331,5 158,8 80,2 200,2 9.341,0 1.243,0 61
Niederhalterdämpfer.
TecsPak®-Niederhalterdämpfer werden u. a. in Presswerkzeugen eingesetzt und dienen der Dämpfung des Niederhalters beim Öffnen des Werkzeugs. Durch die hohe Kraft- und Energieaufnahme werden Schrauben- und Bolzenbrüche vermieden. Sie sind für den Dauereinsatz in Niederhaltern entwickelt worden, können aber auch in einer Vielzahl anderer Anwendungen verwendet werden.
- NHD-Serie
Dämpfer
Bauhöhe
[mm]Außen-Ø
[mm]Bauhöhe
(komprimiert)
[mm]Außen-Ø
(komprimiert)
[mm]Energie-
aufnahme
[Nm]Kraft
max dyn
[N]NHD-M10 7,7 26,2 5,5 28,4 9,2 7.900 NHD-M12 10,8 32,1 6 35,1 38,6 15.200 NHD-M16 17,7 46,3 11,6 49,8 63 18.500 NHD-M20 21,6 54,6 13,0 61,8 106,3 29.000 NHD-M24 21,5 61,8 13,2 69,9 134 36.500 NHD-M30 30 78,2 17,9 89 256 54.000 NHD-M30-HD 33,2 99,5 16,5 115 533 102.000
Anhebedämpfer.
TecsPak®-Anhebedämpfer werden u.a. in Presswerkzeugen verbaut und dienen dort der Dämpfung und Schwingungsreduzierung von Anhebeleisten während des Schließ- und Öffnungsvorganges. Durch die hohe Kraft- und Energieaufnahme werden Schrauben- und Bolzenbrüche vermieden. Sie sind für den Dauereinsatz in Anhebebauteilen entwickelt worden, können aber auch in einer Vielzahl anderer Anwendungen verwendet werden.
- AHD-Serie
Dämpfer
Bauhöhe
[mm]Außen-Ø
[mm]Bauhöhe
(komprimiert)
[mm]Außen-Ø
(komprimiert)
[mm]Energie-
aufnahme
[Nm]Kraft
max dyn
[N]AHD-M10 7,2 24,1 5,1 25,3 6,8 5.300 AHD-M12 11,8 30 8,7 30,2 12,0 6.700 AHD-DC 12,8 39,5 9,2 42 9,3 4.750
Schieberdämpfer.
TecsPak®-Schieberdämpfer werden u. a. in Presswerkzeugen eingesetzt und dienen der Dämpfung der Schieber sowohl beim Schließen als auch beim Öffnen des Werkzeugs. Dadurch wird die Stoßenergie reduziert und Schwingungen vermieden sowie die Standzeit des Schiebers erhöht. Schieberdämpfer sind im Wesentlichen Sonderformen der TecsPak®-Standarddämpfer.
Tulip-Dämpfer
TuLip®-Dämpfer werden dort eingesetzt, wo es zu einzelnen Stoßbelastungen (z. B. Not-Stopp-Anwendungen) kommt und eine hohe Energieaufnahme zur Verfügung stehen muss. Im Gegensatz zu TecsPak®-Dämpfern ist die Anzahl der Belastungen jedoch begrenzt. Sie stellen eine sehr kostengünstige und wettbewerbsfähige Alternative zu Gummipuffern, Parabelfedern u. Ä. dar. Zudem weisen TuLip®-Dämpfer eine deutlich kompaktere Bauform und ein wesentlich geringeres Gewicht auf.
- TuLip-Serie
Dämpfer
Bauhöhe
[mm]Außen-Ø
[mm]Bauhöhe
(komprimiert)
[mm]Außen-Ø
(komprimiert)
[mm]Energie-
aufnahme
[Nm]Kraft
max dyn
[N]TuLip-1 25,9 28 12,5 45 58 10.000 TuLip-2 34 37,4 17 60 128 17.500 TuLip-3 43 47 21 75 280 29.500
Dämpfungsstopfen.
TecsPak®-Dämpfungsstopfen werden für den Dauereinsatz in Presswerkzeugen verbaut und dienen dort der Dämpfung des Niederhalters beim Öffnungsvorgang des Werkzeugs. Während TecsPak®-Niederhalterdämpfer und TecsPak®-Anhebedämpfer axial beansprucht werden, werden Dämpfungsstopfen radial belastet. Sie werden in der Regel seitlich am Werkzeug verbaut. Durch die große Kraft- und Energieaufnahme sowie deren hohe Elastizität werden Schrauben- und Bolzenbrüche vermieden. Sie übertreffen die Lebensdauer von Dämpfungsstopfen aus Polyurethan, Gummi und weiteren Materialien um ein Vielfaches. Darüber hinaus können sie aber auch in einer Vielzahl anderer Anwendungen eingesetzt werden.
Sonderlösungen.
Auf Anfrage.
Wir entwickeln und fertigen Dämpfer, die auf die Bedürfnisse und Anforderungen des Kunden zugeschnitten sind. Dabei spielt es keine Rolle, ob es sich um kleine Stückzahlen oder um Großserien handelt. Das Leistungsspektrum umfasst sowohl Einzelkomponenten als auch einbaufertige Gesamtsysteme. Um die Kosten zu minimieren, werden vorrangig die Verwendung bereits bestehender Dämpfer geprüft und ggfs. modifiziert. Wir zeichnen uns besonders dadurch aus, dass in kürzester Entwicklungszeit vollfunktionsfähige Prototypen zur Validierung beim Kunden eingesetzt werden können.
